XM prietaisų skydelis

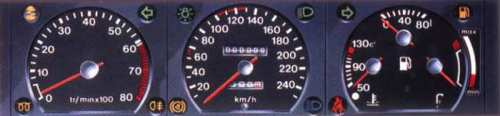

Bendras prietaisų skydelio  vaizdas










Tachometras
Rodo variklio apsisukimus. Reikia vengti variklio aspsisukimų raudonoje zonoje
.
Dyzelinio ir turbo dyzelinio XM'o tachometras rodo nuo 0 iki 6000. Turbo dyzelinio
tachometre papildomai yra turbynos temperatūros indikatorius.











Spidometras
Rodo automobilio judėjimo greitį
















Bendrojo pobūdžio matuokliai
Matuokliai:
- kuro lygio matuoklis (Viršus - vidurys)
- aušinio skysčio temperatųros matuoklis (apačia - kairė)
- tepalo lygio matuoklis (apačia - dešinė)- rodo tik apie 5 sek. po degimo įjungimo













Kontrolinės lemputės


Indikuoja įjungtas gabaritines šviesas



Indikuoja įjungtas artimasias šviesas



Tolimujų šviesų indikatorius



Galinių priešrūkinių šviesų indikatorius



Posūkių šviesų indikatoriai





Hidroaktyvo indikatorius
Įsijungia pasukus užvedimo raktelį į M poziciją ir užgesta užvedus variklį. Jei ji mirksi dar apie 10 sekundžių - reiškiasi yra hidroaktyvo gedimas


Kuro rezervo indikatorius
Jai užsidegus pastoviai bake lieka apie 8 litrus kuro.



ABS kontrolinė lemputė
Užsidega pasukus užvedimo rektelį į poziciją M ir turi užgesti po apytiksliai 2 sekundžių. Jei neužgesta - rodo ABS sistemos gedimą. Galima drąsiai tęsti kelionę - stabdžiai veiks normaliai, tik neveiks ABS sistema.


Neužsegtų diržų indikatorius



Indikatorius ...
Rodo besibaigiantį lempų apiplovimo skystį. Jis yra atskiroje talpykloje dešinėje pusėje analogiškoje vietoje kaip ir langų apiplovimo skystis.


Langų apiplovimo skysčio indikatorius
Užsidega kai lieka mažiau kaip vienas litras apiplovimo skysčio.


Priekinių stabdžių kaladėlių susidėvėjimo indikatorius
Jei nuspaudus stabdžių pedalą ji užsidega - būtina patikrinti stabdžių kaladėles.


Indikatorius įspėjantis apie vandenį kuro filtre
Tai liečia tik dyzelinu varomus automobilius



Stovėjimo stabdžio indikatorius
Jei ši lemputė dega - reiškiasi įjungtą arbe nepilnai atjungtą stovėjimo stabdį. Važiavimas su įjungtu stovėjimu stabdžiu greitina stabdžių kaladėlių susidevėjimą ir padidina kuro sąnaudas. Nepamirškite XM'e stovėjimo stabdis blokuoja priekinius ratus.



Indikatorius įspėjantis apie aukštą aušinimo skysčio temperatūrą
Jei užsidega važiuojant automobiliui - būtina sustoti, išjungti variklį ir palaukti kol variklis atauš. Po to patikrinti aušinimo skysčio lygį.



Akumuliatoriaus iškrovimo indikatorius
Užsidega pasukus užvedimo rektelį į poziciją M ir iškarto užgesta užvedus variklį. Esant mažoms apsukoms gali ši lemputė užsidegti ir šiek tiek pakėlus variklio apsukas užgesti - tai yra pirmi simptomai kad kažkas negerai su akumuliatoriaus įkrovimu.



Aušinimo skysčio lygio indikatorius
Užsidega kai trūksta aušinimo skysčio.



Variklio alyvos slėgio indikatorius
Užsidega pasukus užvedimo rektelį į poziciją M ir iškarto užgesta užvedus variklį. Jei užsidega staigiai stabdant ar sukant staigų posūkį - patikrinkite tepalo lygį




Variklio darbo indikatorius - autodiagnostika
Užsidega pasukus užvedimo rektelį į poziciją M ir iškarto užgesta užvedus variklį. Jei užsidega važiuojant automobiliui arba neužgęsta užkūrus variklį - reiškia degimo arba įpurškimo sistemos gedimą
.



Tepalo temperatūros perspėjimo indikatorius
Jei užsidega važiuojant automobiliu - reikia sustoti ir patikrinti tepalo lygį. Jei tepalo lygis geras tada reikia kreiptis į artimiausią servisą.


Indikatorius ...
Rodo katalizatoriaus perkaitimą


Pakaitinimo žvakių indikatorius
Skirta tik dyzelinu varomiems automobiliams


STOP indikatorius
Užsidega pasukus užvedimo rektelį į poziciją M ir iškarto užgesta užvedus variklį. Dirbant varikliui visada užsidega kartu su sugedusios sistemos simboliu ir reiškia besąlygišką privalomą sustojimą. Negalima šio perspėjimo ignoruoti, nes galima smarkiai sugadinti automobilį.

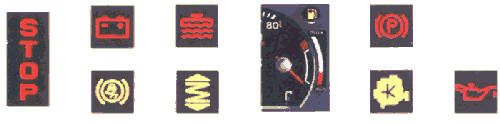

Indikatoriai kurie užsidega pasukus užvedimo raktelį į poziciją M. Tai yra pozicija kai įjungiami visi elektriniai prietaisai, bet variklis neužvestas. Be abejonės reikia įvertinti kad nevisi automobiliai yra aprūpinti šiais įrenginiais. pvz.: ABS, Hidroaktyvu arba autodiagnostika.






Daugiafunkciniai indikatoriai







Automobiliukas matomas kairėje pusėje informuoja apie neveikiančius žibintus ir neuždarytas duris bei variklio ir bagažinės dangčius. Durų bei dangčių davikliai yra sumontuoti užraktuose ir yra labai tikslūs - informuoja taip pat apie nepilnai uždaryto užrakto poziciją. apatinėje eilėje, antras iš dešinės, indikatorius rodo apie labai greitai kylančią temperatūrą aušinimo sistemoje. kiti indikatoriai aprašyti anksčiau.



Dešinėje pusėje esantis displėjus nereikalauja labai didelių paaiškinimų. Laikrodis nustatomas spaudžiant mygtukus esančius skylutėse 1 ir 2. 1 - valandų nustatymui, 2- minučių nustatymui. Jei po akumuliatoriaus atjungimo nepaspaudžiate mygtuko 1 (jį reikia palaikyti nuspaudus apie 3 sekundes) - nerodys lauko temperatūros. mirksintis lauko temperatūros parodymai perspėja apie galimą lauke plikšalą. Mirksintys "- - " simboliai parodo kad lauko temperatūros daviklis neveikia.




Pagal "Citrynkos" puslapį paruošė: Vovka & Xminde
